Paano Mapapabuti ng isang Electronic Shaft Rotogravure Printing Machine ang Katumpakan ng Pag-print at Flexible Packaging Efficiency

Berde Ohmnagpapaunlad ngElectronic Shaft Rotogravure Printing Machinepara sa mga tagagawa na naghahanap ng tumpak na multi-color na pag-print sa nababaluktot na mga materyales sa packaging. Sa pamamagitan ng servo-driven na kontrol, coordinated tension management, at tumpak na pagpaparehistro ng kulay, sinusuportahan ng kagamitang ito ang pare-parehong kalidad ng pag-print at mahusay na roll-to-roll na produksyon.

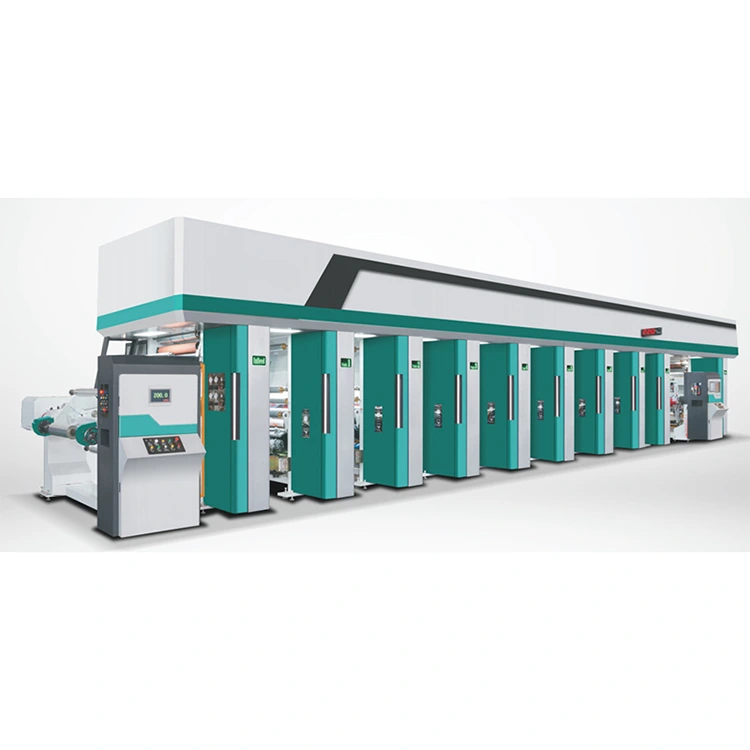

Ang isang electronic shaft rotogravure printing machine ay idinisenyo upang maghatid ng tumpak, nauulit na multi-color na pag-print sa mga plastik na pelikula, papel, at iba pang mga katugmang materyales sa roll. Sa pamamagitan ng pag-coordinate ng mga drive system sa elektronikong paraan sa halip na umasa lamang sa mga tradisyonal na mechanical shaft na koneksyon, tinutulungan nito ang mga operator na pamahalaan ang paggalaw ng web at pagpaparehistro ng kulay sa buong proseso ng pag-print. Ipinapaliwanag ng artikulong ito kung paano gumagana ang teknolohiya, ang mga pangunahing bahagi nito, mga katugmang substrate, pangunahing detalye, at praktikal na pagsasaalang-alang para sa pagpili ng kagamitan. Sinusuri din nito kung paano maaaring suportahan ng configuration ng makina ng Green Ohm ang flexible na produksyon ng packaging at kung ano ang dapat suriin ng mga mamimili bago mamuhunan sa isang bagong linya ng pag-print.

Talaan ng mga Nilalaman

1. Ano ang isang Electronic Shaft Rotogravure Printing Machine?
2. Paano Gumagana ang Electronic Shaft Technology?
3. Aling Mga Tampok ang Nakakaimpluwensya sa Pagganap ng Pag-print?
4. Anong Mga Materyales ang Maaaring I-print ng Machine?
5. Ano ang Pangunahing Teknikal na Pagtutukoy?
6. Saan Ginagamit ang Kagamitang Pang-imprenta na Ito?
7. Paano Dapat Piliin ng Mga Mamimili ang Tamang Makina?
8. Paano Mapapanatili ng mga Operator ang Pare-parehong Pagganap?
9. Mga Madalas Itanong
10. Konklusyon

1. Ano ang Electronic Shaft Rotogravure Printing Machine?

Ang electronic shaft rotogravure printing machine ay isang pang-industriya na sistema ng pag-print na gumagamit ng mga electronic na coordinated na drive upang kontrolin ang paggalaw ng maraming unit ng pag-print. Pinagsasama nito ang naitatag na proseso ng pag-print ng gravure sa mga modernong teknolohiya ng servo at automation upang suportahan ang tumpak na multi-color na pag-print sa tuluy-tuloy na mga rolyo ng materyal.

Sa kumbensyonal na pag-print ng gravure, ang mga engraved cylinder ay naglilipat ng tinta papunta sa isang substrate habang ito ay dumadaan sa sunud-sunod na mga istasyon ng pag-print. Ang bawat silindro ay kumakatawan sa isang tiyak na kulay o bahagi ng imahe. Ang tumpak na pag-synchronize sa pagitan ng mga istasyong ito ay mahalaga dahil kahit isang maliit na paglihis sa paggalaw ng web ay maaaring magdulot ng nakikitang hindi pagkakapantay-pantay ng kulay.

Ang electronic shaft control ay nag-coordinate ng mga nauugnay na drive axes sa pamamagitan ng isang control system, na tumutulong na mapanatili ang kanilang kinakailangang bilis at positional na mga relasyon. Ang diskarte na ito ay maaaring gawing simple ang pag-synchronize at pagsasaayos kung ihahambing sa mga mekanikal na naka-link na kaayusan, depende sa configuration ng makina.

Nag-aalok ang Green Ohm ng electronic shaft gravure printing solution na nilalayon para sa multi-color printing sa mga plastik na pelikula, papel, at iba pang katugmang materyales sa roll. Pinagsasama ng configuration nito ang servo-driven printing, computerized registration, at tension control para matugunan ang mga praktikal na pangangailangan ng flexible packaging production.

2. Paano Gumagana ang Electronic Shaft Technology?

Ang proseso ng pag-print ay nagsisimula kapag ang unwinding unit ay nagpapakain ng isang roll ng substrate sa makina. Ang web ay naglalakbay sa mga istasyon ng pag-print, kung saan ang mga nakaukit na silindro ay naglilipat ng tinta papunta sa materyal. Pagkatapos ng bawat yugto ng pag-print, ang substrate ay dumadaan sa isang seksyon ng pagpapatuyo bago magpatuloy sa susunod na istasyon o sa rewinding unit.

Sinusuportahan ng electronic coordination ang prosesong ito sa pamamagitan ng pag-synchronize ng mga drive na responsable sa paglipat ng materyal at pagpapatakbo ng mga cylinder sa pag-print. Ang isang programmable logic controller (PLC), servo-driven tension control, at mga pagsasaayos sa pagpaparehistro ay nagtutulungan upang makatulong na mapanatili ang matatag na mga kondisyon ng produksyon.

1. Pag-unwinding:Ang roll ay naka-mount at ang substrate ay fed sa makina sa ilalim ng kontroladong pag-igting.
2. Gabay sa web:Ang materyal ay sumusunod sa nilalayon nitong landas sa pamamagitan ng linya ng pag-print, na tumutulong na mapanatili ang pare-parehong pagpoposisyon.
3. Paglipat ng tinta:Ang mga nakaukit na silindro sa pag-imprenta ay naglilipat ng mga kinakailangang pattern ng tinta sa substrate.
4. Pagpaparehistro ng kulay:Ang mga kontrol sa pagpaparehistro ay nag-uugnay sa mga posisyon ng sunud-sunod na mga impression ng kulay.
5. pagpapatuyo:Tinatanggal ng drying system ang kinakailangang dami ng solvent o moisture, depende sa sistema ng tinta at mga kondisyon ng operating.
6. Nire-rewind:Ang naka-print na materyal ay kinokolekta sa isang roll para sa kasunod na inspeksyon, paglalamina, slitting, o pag-convert.

Ang aktwal na kalidad ng pag-print ay nakasalalay sa higit pa sa electronic synchronization lamang. Ang kondisyon ng silindro, mga katangian ng substrate, pagbabalangkas ng tinta, mga kondisyon ng pagpapatuyo, pag-setup ng makina, at mga pamamaraan ng operator ay lahat ay nakakaimpluwensya sa natapos na resulta.

3. Aling Mga Tampok ang Nakakaimpluwensya sa Pagganap ng Pag-print?

Servo-Driven Printing Control

Ang mga servo drive ay nagbibigay-daan sa coordinated na kontrol ng mga printing axes at sumusuporta sa tumpak na bilis at pamamahala ng posisyon. Kapag na-configure nang tama, makakatulong ang mga ito na bawasan ang mga paglihis sa pagpaparehistro at gawing mas madaling pamahalaan ang mga pagsasaayos sa pag-setup sa panahon ng paggawa ng maraming kulay.

Closed-Loop Tension Management

Ang mga flexible na pelikula at manipis na papel ay maaaring mag-inat, kumunot, o maglipat kapag hindi stable ang web tension. Ang inilarawang configuration ng Green Ohm ay gumagamit ng three-motor closed-loop tension control upang i-coordinate ang paghawak ng materyal. Ang mga naaangkop na setting ng tensyon ay mahalaga para sa pagbabawas ng paggalaw sa web at pagpapanatili ng pare-parehong mga sukat ng pag-print.

Computerized Color Registration

Nakakatulong ang mga pagsasaayos ng pahalang at patayong pagpaparehistro na ihanay ang mga indibidwal na impression ng kulay. Maaari ding suportahan ng mga function ng pre-registration ang pag-setup bago magsimula ang buong produksyon. Ang mga kakayahang ito ay partikular na kapaki-pakinabang para sa mga detalyadong graphics, pinong teksto, at mga disenyo ng packaging na nangangailangan ng tumpak na pagkakahanay ng kulay-sa-kulay.

Ink Supply at Doctor Blade Assembly

Ang ink transfer roller ay nagbibigay ng tinta sa proseso ng pag-print, habang ang talim ng doktor ay nag-aalis ng labis na tinta mula sa ibabaw ng silindro. Inilalarawan ng Green Ohm ang isang independiyenteng hinihimok na pag-aayos ng blade ng doktor na idinisenyo upang mapadali ang pagsasaayos at mga pagbabago sa blade. Ang wastong kondisyon ng talim at pamamahala ng tinta ay nakakatulong na suportahan ang malinis na pagpaparami ng imahe.

Pinagsamang Mga Kontrol sa Pagpapatuyo at Pangkaligtasan

Gumagamit ang sistema ng pagpapatayo ng kontroladong airflow at pamamahala ng temperatura upang suportahan ang pagpapatuyo ng tinta. Ang mga function ng pagsubaybay sa touchscreen at fault-diagnosis ay makakatulong sa mga operator na obserbahan ang mga kondisyon ng operating at tukuyin ang mga problema. Ang naaangkop na bentilasyon, paghawak ng solvent, at mga hakbang sa kaligtasan ng makina ay nananatiling mahalaga kapag nagpi-print gamit ang mga solvent-based na tinta.

• Electronic na coordinated na mga drive ng pag-print.
• Closed-loop tension management para sa web stability.
• Pahalang at patayong mga pagsasaayos ng pagpaparehistro ng kulay.
• Ink transfer at doctor blade system na idinisenyo para sa kinokontrol na paggamit ng tinta.
• Mga function ng pagpapatuyo, pagsubaybay, at machine fault-diagnosis.

4. Anong Mga Materyales ang Maaaring Ilimbag ng Makina?

Ang pagiging tugma ng substrate ay isang mahalagang kadahilanan kapag pumipili ng isang rotogravure printing machine. Ang iba't ibang mga materyales ay may iba't ibang mga katangian ng makunat, mga katangian ng ibabaw, kapal, at mga kinakailangan sa pagdirikit ng tinta. Ang tamang kumbinasyon ng substrate, cylinder engraving, tinta, at mga kondisyon ng pagpapatuyo ay kinakailangan para sa maaasahang mga resulta.

Inililista ng Green Ohm ang mga sumusunod na hanay ng materyal para sa pagsasaayos ng electronic shaft nito:

Ang mga saklaw na ito ay ang nakalistang mga parameter ng materyal ng tagagawa, hindi isang garantiya na ang bawat grado ay maaaring tumakbo sa ilalim ng magkaparehong mga kundisyon. Dapat kumpirmahin ng mga mamimili ang nilalayong substrate, sistema ng tinta, kapal, at mga kinakailangan sa produksyon bago mag-order.

5. Ano ang Pangunahing Teknikal na Pagtutukoy?

Ang sumusunod na talahanayan ay nagbubuod sa pangunahing mga detalye na inilathala para sa Green Ohm's YG-8 series electronic shaft rotogravure printing machine. Dapat kumpirmahin ang mga halaga laban sa kasalukuyang panipi at panghuling teknikal na kasunduan bago bumili.

*Ang na-publish na detalye ng tagagawa ay gumagamit ng unit mm/min para sa pinakamataas na bilis ng makina at pag-print. Ang mga halaga sa itaas ay ipinahayag bilang m/min lamang bilang isang pansamantalang interpretasyon ng mga nakalistang numero. Direktang kumpirmahin ang mga tamang unit at na-rate ang bilis ng pagpapatakbo gamit ang Green Ohm bago gamitin ang mga figure na ito para sa pagpaplano ng produksyon.

Ang 850 mm na modelo ay maaaring umangkop sa mas makitid na mga kinakailangan sa web, habang ang 1,050 mm at 1,250 mm na mga modelo ay nagbibigay ng mas malawak na kapasidad ng substrate. Ang naaangkop na modelo ay nakasalalay sa natapos na mga sukat ng pakete, paggamit ng materyal, layout ng pag-print, mga detalye ng cylinder, at nakaplanong output kaysa sa lapad ng web lamang.

6. Saan Ginagamit ang Kagamitang Pang-imprenta na Ito?

Ang electronic shaft gravure printing ay may kaugnayan sa mga tagagawa na nangangailangan ng paulit-ulit na mga graphics sa mahabang panahon ng produksyon. Ang pagiging angkop nito ay nakasalalay sa disenyo ng packaging, kinakailangang kalidad ng pag-print, substrate, sistema ng tinta, at proseso ng pag-convert sa ibaba ng agos.

Flexible na Packaging ng Pagkain

Ang mga naka-print na pelikula na ginagamit para sa mga snack bag, confectionery wrapper, dry food packaging, at iba pang flexible pack ay kadalasang nangangailangan ng pare-parehong pagpaparami ng kulay at malinaw na graphics. Ang natapos na istraktura ng packaging ay dapat ding matugunan ang mga naaangkop na food-contact at mga kinakailangan sa packaging.

Consumer Goods Packaging

Ang mga detergent refill pack, packaging ng personal na pangangalaga, at mga pouch ng produktong pambahay ay maaaring gumamit ng mga multi-color na naka-print na pelikula upang ipaalam ang pagba-brand, impormasyon ng produkto, at mga tagubilin sa paggamit.

Packaging na Nakabatay sa Papel

Kung saan magkatugma ang grado ng papel at sistema ng tinta, maaaring suportahan ng gravure printing ang mga dekorasyong disenyo, paulit-ulit na pattern, at mga naka-print na materyales sa packaging na nangangailangan ng pare-parehong pagpaparami ng imahe.

Industrial Flexible Materials

Gumagamit ang ilang pang-industriyang packaging application ng mga naka-print na pelikula para sa pagkilala, impormasyon ng produkto, o visual na pagkakaiba-iba. Dapat tasahin ng mga mamimili ang paglaban sa kemikal, pagganap ng substrate, at mga kinakailangan sa pagtatapos ng paggamit bago piliin ang proseso ng pag-print.

Para sa packaging na sasailalim sa lamination, slitting, o paggawa ng bag, ang kalidad ng pag-print ay dapat suriin kasama ang pagganap ng buong linya ng pag-convert.

7. Paano Dapat Piliin ng Mga Mamimili ang Tamang Makina?

Ang pagpili ng makinang pang-print ay nagsasangkot ng higit pa sa paghahambing ng pinakamataas na bilis o presyo ng pagbili. Dapat itugma ng mga production team ang kagamitan sa kanilang aktwal na trabaho, inaasahang paggamit, operating environment, at mga kakayahan sa pagpapanatili.

1. Kumpirmahin ang hanay ng substrate.Tukuyin ang mga uri ng pelikula, kapal, mga marka ng papel, paggamot sa ibabaw, at anumang mga pagbabago sa materyal na inaasahan sa hinaharap.
2. Tukuyin ang kinakailangang lapad ng web.Kalkulahin ang magagamit na lapad ng pag-print, mga gilid ng gilid, at paggamit ng materyal para sa mga layout ng packaging na iyong ginawa.
3. Tukuyin ang kulay at mga kinakailangan sa pagpaparehistro.Kumpirmahin ang bilang ng mga kulay, pagiging kumplikado ng imahe, pagpapaubaya sa pagpaparehistro, at paraan ng inspeksyon.
4. Suriin ang makatotohanang bilis ng produksyon.Humingi ng inaasahang bilis ng pagtakbo gamit ang iyong substrate, tinta, cylinder repeat, at mga kondisyon ng pagpapatuyo sa halip na umasa lamang sa maximum na bilis ng makina.
5. Suriin ang control system.Linawin ang configuration ng servo, pagsasaayos ng pagpaparehistro, pag-uugali sa pagkontrol ng tensyon, interface ng operator, mga alarma, at suporta sa pag-troubleshoot.
6. Suriin ang mga kagamitan at pangangailangan sa pag-install.Suriin ang kapasidad ng kuryente, bentilasyon, enerhiya sa pagpapatuyo, espasyo sa sahig, mga kinakailangan sa tambutso, at mga naaangkop na regulasyon sa kaligtasan.
7. Planuhin ang serbisyo at pagsasanay.Kumpirmahin ang tulong sa pag-install, pagsasanay ng operator, mga ekstrang bahagi, preventive maintenance, at mga kaayusan sa pagtugon pagkatapos ng benta.

Bago maglagay ng order, humiling ng isang detalyadong teknikal na panukala at, kung posible, ayusin ang isang sample na pagsubok gamit ang mga kinatawan na materyales at likhang sining. Nakakatulong ito na ma-verify na ang iminungkahing configuration ay angkop para sa aktwal na kapaligiran ng produksyon.

8. Paano Mapapanatili ng mga Operator ang Consistent Performance?

Nakakatulong ang regular na pagpapanatili na bawasan ang hindi planadong downtime at pinoprotektahan ang pagkakapare-pareho ng pag-print. Ang isang praktikal na programa sa pagpapanatili ay dapat sumunod sa manual ng pagpapatakbo ng tagagawa at isinasaalang-alang ang intensity ng produksyon, kimika ng tinta, uri ng substrate, at mga kondisyon sa kapaligiran.

• Suriin ang mga cylinder sa pag-print:Suriin kung may pinsala, kontaminasyon, pagkasira, at mga isyu na maaaring makaapekto sa paglipat ng larawan.
• Panatilihin ang mga blades ng doktor:Suriin ang mga gilid ng blade, pagkakabit, mga kondisyon ng contact, at mga pagitan ng pagpapalit.
• I-verify ang mga setting ng tensyon:Suriin ang unwinding, interstation, at rewinding tensyon kapag binabago ang materyal o mga detalye ng trabaho.
• Subaybayan ang pagpaparehistro:Suriin ang pagkakahanay sa panahon ng pagsisimula, pagkatapos ng mga pagbabago sa materyal, at sa buong produksyon.
• Malinis na bahagi ng paghawak ng tinta:Sundin ang mga inaprubahang pamamaraan para sa sirkulasyon ng tinta, pag-alis ng nalalabi, at paghawak ng solvent.
• Suriin ang sistema ng pagpapatayo:Subaybayan ang daloy ng hangin, mga kontrol sa temperatura, bentilasyon, at mga interlock na pangkaligtasan.
• Suriin ang mga drive at kontrol:Sundin ang inirerekomendang iskedyul ng inspeksyon para sa mga servo system, sensor, bahagi ng PLC, at mga de-koryenteng koneksyon.
• Itala ang data ng pagpapatakbo:Idokumento ang mga umuulit na depekto, downtime, basura, at mga pagsasaayos upang suportahan ang patuloy na pagpapabuti.

Kapag gumagamit ng solvent-based na mga tinta, dapat sundin ng mga operator ang mga tagubilin ng tagagawa ng makina at naaangkop na sunog, bentilasyon, emisyon, at mga kinakailangan sa kaligtasan sa trabaho. Ang pagpapanatili ay dapat lamang gawin ng naaangkop na sinanay na mga tauhan na ang kagamitan ay nakalagay sa isang ligtas na kondisyon.

9. Mga Madalas Itanong

Q1: Ano ang pangunahing bentahe ng isang electronic shaft rotogravure printing machine?

Ang pangunahing bentahe nito ay electronically coordinated drive control, na sumusuporta sa mga naka-synchronize na unit ng pag-print at tumpak na pagpaparehistro ng kulay. Kasama ng angkop na pamamahala ng tensyon at tamang pag-setup, makakatulong ito na mapabuti ang pagkakapare-pareho at pasimplehin ang mga pagsasaayos sa multi-color roll-to-roll production.

Q2: Aling mga materyales ang tugma sa makina ng Green Ohm?

Kasama sa mga nakalistang materyales ang PET, nylon, PE, OPP, BOPP, CPP, PVC, cellophane, at papel sa loob ng tinukoy na kapal o base-weight range. Ang aktwal na compatibility ay depende sa materyal na grado, ink system, surface treatment, at machine configuration. Kumpirmahin ang mga kinakailangan para sa iyong nilalayon na substrate bago bumili.

Q3: Ano ang maximum na bilis ng pag-print ng serye ng YG-8?

Ang pahina ng produkto ay naglilista ng maximum na mekanikal na bilis na 420 at isang maximum na bilis ng pag-print na 400, ngunit ang nai-publish na yunit ay hindi naaayon sa tipikal na pang-industriyang line-speed notation. Ang mga mamimili ay dapat kumuha ng nakasulat na kumpirmasyon ng mga tamang unit, na-rate na kondisyon, at inaasahang bilis ng produksyon mula sa Green Ohm.

Q4: Paano ako pipili sa pagitan ng YG-8-850, YG-8-1050, at YG-8-1250?

Ang pangunahing nakalistang pagkakaiba ay ang maximum na lapad ng web: 850 mm, 1,050 mm, at 1,250 mm, ayon sa pagkakabanggit. Piliin ang modelo ayon sa mga sukat ng packaging, layout ng trabaho, paggamit ng substrate, at mga plano sa produksyon. I-verify din ang mga kinakailangan sa floor-space, power supply, at mga kondisyon sa pag-install.

Q5: Ano ang dapat kong ihanda bago humiling ng quotation?

Ihanda ang uri at kapal ng substrate, lapad ng web, bilang ng mga kulay ng pag-print, likhang sining o sample, mga kinakailangan sa pag-uulit ng cylinder, target na output, sistema ng tinta, at inaasahang mga proseso sa ibaba ng agos. Ang mga detalyeng ito ay tumutulong sa tagagawa na masuri ang kinakailangang pagsasaayos at tukuyin ang mga teknikal na tanong bago makumpleto ang isang panipi.

10. Konklusyon

Ang isang electronic shaft rotogravure printing machine ay maaaring maging isang mahalagang pamumuhunan para sa mga flexible packaging manufacturer na nangangailangan ng coordinated multi-color printing, kinokontrol na web tension, at repeatable registration. Ang pinakamahusay na mga resulta ay nagmumula sa pagtutugma ng configuration ng makina sa substrate, artwork, ink system, mga kinakailangan sa pagpapatuyo, at aktwal na mga target sa produksyon. Ang seryeng YG-8 ng Green Ohm ay nag-aalok ng tatlong nakalistang opsyon sa web-width, kasama ang servo-driven na kontrol sa pag-print, computerized na pagpaparehistro, at pinagsama-samang mga function sa paghawak ng materyal. Bago gumawa ng pangwakas na desisyon, kumpirmahin ang mga teknikal na detalye, mga yunit ng bilis ng produksyon, mga resulta ng sample-printing, mga kinakailangan sa pag-install, at suporta pagkatapos ng pagbebenta sa tagagawa. Upang talakayin ang iyong mga kinakailangan sa substrate, ihambing ang mga available na configuration, o humiling ng isang iniangkop na panipi,makipag-ugnayan sa aminsa pamamagitan ng pahina ng produkto ng Green Ohm Electronic Shaft Rotogravure Printing Machine.
